Incluindo o sistema de controlo electrónico e o programa Outlet com dispositivo de limpeza de escova inferior
1Descrições:

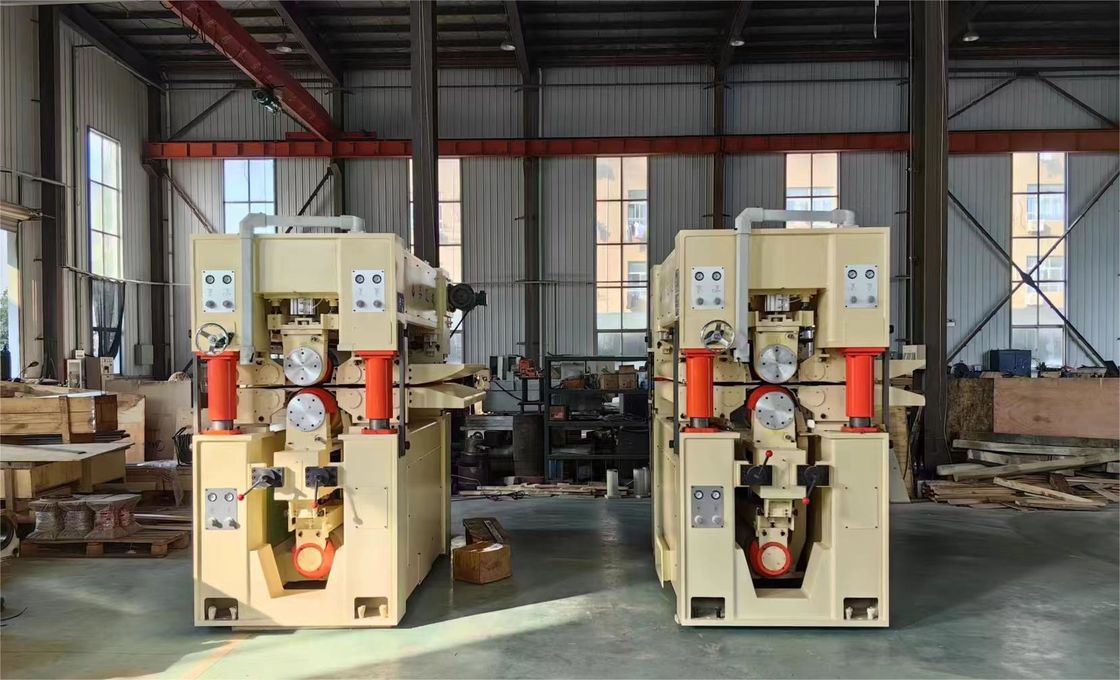

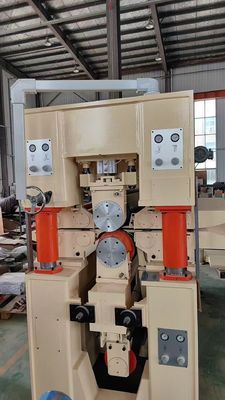

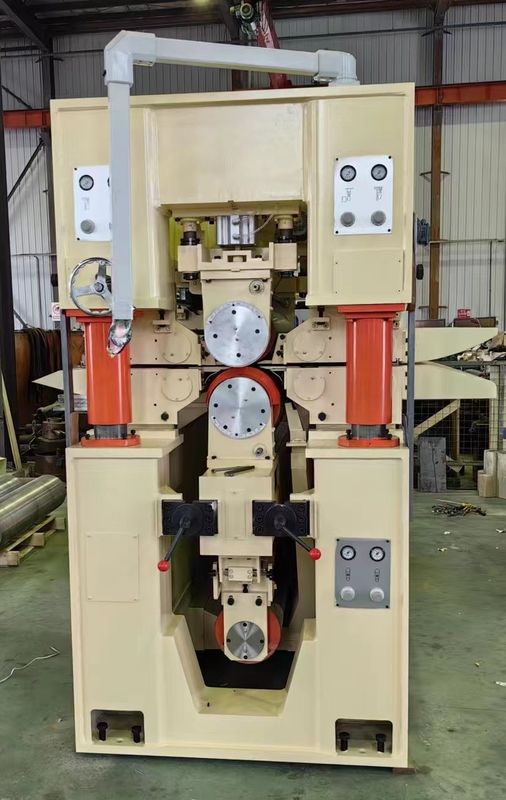

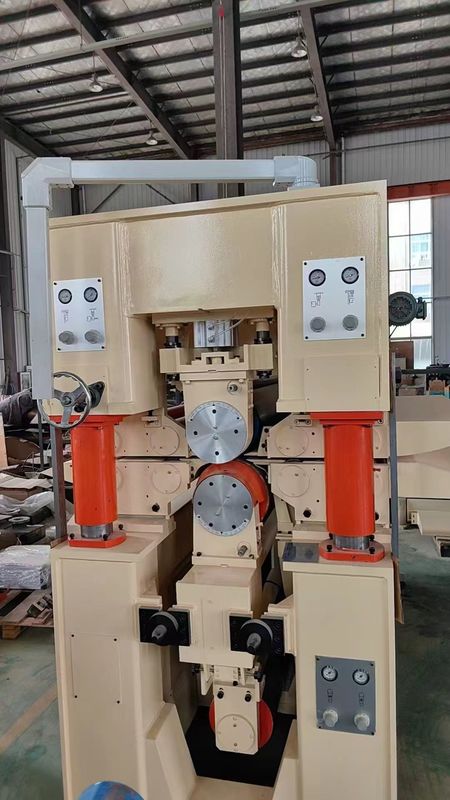

1Esta máquina é uma laminação de banda larga de lado único com uma única unidade de laminação, operando numa configuração de alimentação para baixo.e o rolo de pressão tem um diâmetro de 240 mm com um mecanismo de pressão pneumáticoEm caso de emergência, o rolo de pressão pode ser levantado instantaneamente para protegê-lo eficazmente de ser lixado pela correia abrasiva.um rolo de limpeza é fornecido para garantir que o rolo de pressão permaneça limpo.
2O sistema de alimentação utiliza rolos de transporte superiores e inferiores acionados de forma independente.para assegurar a entrada suave de folhas finas (com uma espessura mínima de 0.3 mm).
3O sistema de elevação utiliza um método de elevação mecânica de parafuso a esferas, capaz de alcançar uma distância de abertura de até 190 mm. Oferece vantagens como alta precisão e ajuste conveniente.
2Especificações:
| Nome | Máquina de escovar 4LD/130 |
| Max. Largura de trabalho | 1350 mm |
| Espessura do painel | 0.3-50 mm |
| Volume de lixação | ≤ 0,1 mm |
| Velocidade de alimentação (ajuste VFD) | 5-120 m/min |
| Velocidade linear de lixação | 34 m/s |
| Tolerância de espessura | ± 0,01 mm |
| Potência do motor principal | 75 kW |
| Potência do motor de entrada | 4+3+4kw |
| Potência do motor de elevação | 2.2kw |
| Potência do motor do rolo de escova | 1.1kw |
| Faixa de lixação (largura × comprimento) | 1350 × 2620 mm |
| Pressão do ar comprimido | ~ 0,6 MPa |
| Consumo de ar comprimido | 4 m3/h |
| Volume de extracção de poeira | - 12000 m3/h |
| Cor do dispositivo | RAL1015 |
| Peso do equipamento | ~ 9500 kg |
3"Componentes-chave:
| Nome do componente chave | Marca | País | Observações |
| Rolamentos de rolos de lixação principais | GFG | Alemanha | Usados para rolos de lixação, rolos de guia, rolos de tensão |
| Componentes pneumáticos | SMC | Japão | Utilizado para alinhamento de cintos, tensão, travagem |
| Comutador fotoelétrico | Omron | Japão | Utilizados para oscilação de correia |
| Motor principal | Jingjiang Dazhong | China | Utilizados para a condução do rolo de contacto |
| Motor de alimentação | Boneng/Tongli | China | Utilizado para transmissão alimentar |
| Caixa de engrenagens | Fabricados em casa | China | Utilizado para transmissão alimentar |
| Faixa de transmissão de alimentação | Cinturão óptico | Alemanha | Utilizado para transmissão alimentar |
| Montagem de parafusos de esferas | Wuxi Gaosheng | China | Utilizado para elevação de transmissão |
| Interruptores de limite | Telemecanique/Chint | França/China | Utilizado para controlo de limites de elevação |
| Dispositivo de travagem | STEKI | Taiwan, China | Utilizados para a lixação de travões de rolos |
| Cinturão em V | Cinturão óptico | Alemanha | Utilizado para lixar sistemas de tração de rolos |
| Inversor de frequência | Huichuan | China | Utilizado para sistema de controlo |
| PLC (CPU) | Siemens | Alemanha | Utilizado para sistema de controlo |
| Módulo remoto | Yitang | Opcional | |
| Ecrã táctil | Buke | Taiwan, China | Utilizado para sistema de controlo |
| Comutadores de ar, contactores | Chint | França/China | Utilizado para sistema de controlo |
4Acessórios aleatórios (gratuitos):
| Nome | Modelo | Quantidade | Objetivo |
| Caixa de ferramentas | - | 1 unidade | Contém várias ferramentas |
| Faixa de lixação | 1350*2620 | 1 peça | Peças sobressalentes |
| Faixa de regulação | 350H200 | 2 peças | Peças sobressalentes |
| Válvula solenoide | SY5120-5DD-01 | 2 unidades | Peças sobressalentes |
| Acessórios de travagem | DBH105 | 2 pares | Peças sobressalentes |
| cilindro de alinhamento | 63*20 | 1 unidade | Peças sobressalentes |
